對稱式三輥卷板機的結構原理與技術優勢

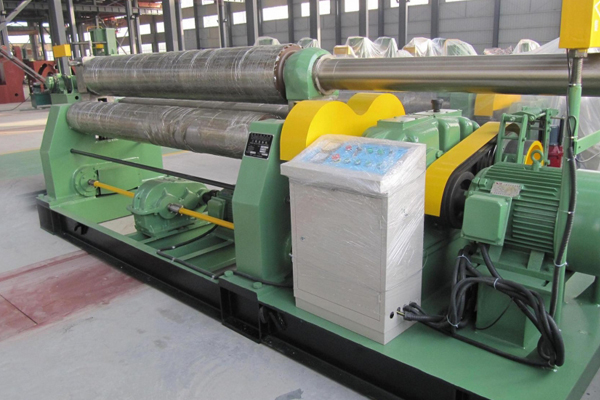

對稱式三輥卷板機是一種基于液壓伺服控制的高精度金屬成形設備。該設備通過協調三個輥輪的運動，使金屬板材產生連續的塑性變形。

對稱式三輥卷板機兼具高噸位卷板能力和微米級幾何精度控制，主要用于制造圓柱形、錐形和過渡面殼體等。該設備廣泛應用于化工設備、石油儲運、核電管道制造等領域。

對稱式三輥卷板機的結構原理

結構

上輥組件：輥體采用高強度合金鋼鍛造而成，預應力鼓形，表面硬化處理（HRC55-60）。雙作用液壓缸提供精確的垂直定位，行程精度±50 mm，重復定位精度±0.1 mm。專門設計的輥冠補償機構，可動態調整輥冠彎曲度（0-3°），有效消除“直邊效應”。

下輥驅動系統：兩根平行下輥采用行星減速機+同步齒輪箱傳動（速比1:10～1:100無級可調），扭矩80～200 kN·m。也可配置液壓馬達直驅。輥軸采用雙列調心滾子軸承支撐，確保重載下同軸度≤0.03 mm/m。

液壓控制系統

集成比例閥組+數字伺服泵站組成閉環控制系統，壓力調節范圍5～32MPa，流量精度±1%以內；上輥升降速度0.1～20mm/s無級調節，快慢切換時間小于0.5s。
該系統包含智能壓力補償模塊，可根據板材屈服強度（σs = 245–1100 MPa）自動調整壓制力。它支持涵蓋碳鋼、不銹鋼和鋁合金的多材料工藝數據庫。

輔助功能模塊

三輥液壓對稱卷板機的技術優勢

精密制造

智能功能

擴展應用

結論

三輥卷板機具有較高的彎曲精度和多功能性，適用于各種厚度的金屬板材。該類卷板機被廣泛應用于汽車制造、航空航天、船舶工業、能源裝備、化工設備、壓力容器、鋼結構建筑等多個行業和領域。
